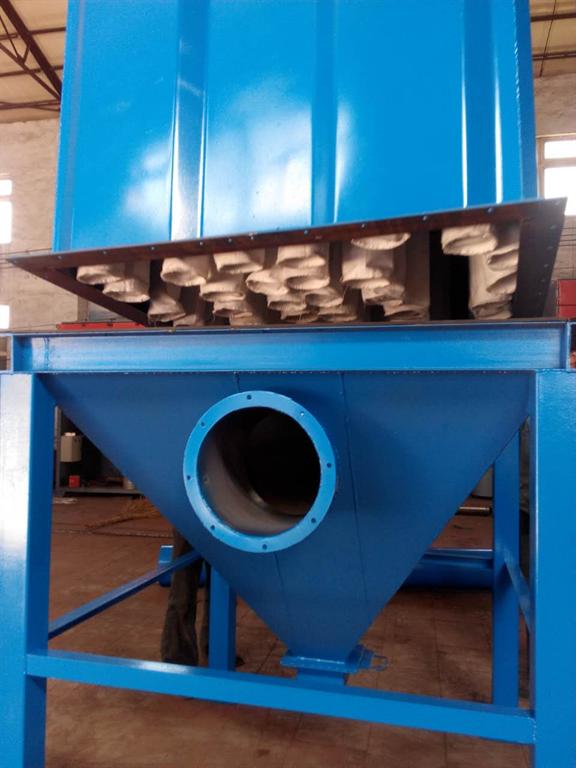

同樣的過濾面積可以設計成小濾袋室小灰斗，而室數多;也可設計成大室大灰斗，而室數少;采取哪種方案現在不予討論。灰斗尺寸較大時，斗內應設導流板，即使進入灰斗上部的帶塵氣體通過導流板較均勻地進入濾袋式箱體(脈工)或布袋(反吹風式)中，導流板的結構要簡單，斗內焊接量要減少。

　　灰斗設計成正方形或近似正方形為宜，一般上口尺寸為3♥左右時，壁板厚采用4-5♥♥，如上口尺寸為5♥左右時，壁板厚采用6-8♥♥。考慮到磨損及腐蝕,太薄會影響使用壽命，灰斗外壁有環向加勁，用槽鋼或角鋼制作，環向加勁之間還有豎向加勁，用角鋼或扁鋼制作，斗壁薄則加勁密，斗壁厚加勁可以稀一些。須根據除塵器灰斗的大小及灰的比重計算確定。灰斗上口尺寸大于5♥，高度也大于5♥的灰斗有時在斗內增設幾層支撐，支撐用圓鋼管制作。
一般灰斗壁板上口的直段較小，下面的斜壁段很長,而且是懸空的,要考慮其剛度，過長時可將灰斗分節，以利制造、運輸、安裝節與節之間用法蘭連接，法蘭可用角鋼制作。

　　灰斗上一般有許多配件，有振動器、料位器、檢修人孔或空氣炮，一般都在灰斗的下方，灰斗下口連接卸灰閥，灰斗的斜壁與地面的夾角要大于斗內散狀體的自然體止角，灰斗與下部鋼架的立柱，可以有各種連接方法，有的立柱頂四周設大梁，灰斗上口的壁板直接焊接在大梁上，有的灰斗上口四角設支座，直接座在柱頂上。
