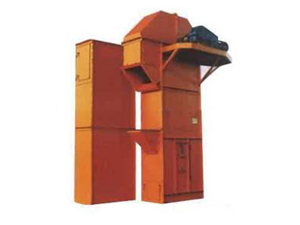

TH型斗式提升機

斗式提升機適用于輸送物料堆積比重不大于1.5T/m3的粉狀.粒狀.小塊狀的無磨琢性，半磨琢性物料，物料溫度不高過250° ，斗式提升機輸送量35-185/m3/h，提升高度6-40m。

產地：河北省>泊頭市供應商：諾和環保設備

技術咨詢熱線：

0317-8315225

傳真：

0317-8315251

QQ：

2680390260

TH型斗式提升機詳細內容介紹

斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》（該標準等效參照了_標準和國外_標準），牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不_250 ℃)。一般輸送高度_高可達40米.TG型_高可達80米。
斗式提升機的輸送工作原理是：料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚

特點：

　TH系列圓環鏈斗式提升機是我廠設計的新產品，本機主要參數等效或參照采用了國標標準和國外_標準準。本機適用于輸送物料堆積比重不大于1.5T/m3的粉狀.粒狀.小塊狀的無磨琢性，半磨琢性物料，物料溫度不_250°C，本機備有兩種料斗，中深斗（Zh)型深斗（Sh）型。本機輸送量35-185/m3/h，提升高度6-40m。負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小，采用了可拆卸鑲塊式鏈輪，便于維修和_換。

主要技術規范

提升機型號		TH315		TH400			TH630
料斗型式		Zh	Sh	Zh	Sh	Sh	Zh	Sh
輸送量(m³/h)		35	59	58	94	118	114	185
料斗	斗容	3.75	6	5.9	9.5	15	14.6	23.6
	斗距	512
鏈條	園鋼直徑×節距	∮18×64
	單條破斷截荷（KN)	≥320
單位長度牽引件重量（kg/m)		26.2	27.6	31.1	32.7	43.8	49.2	23.6
料斗運行速度（m/s)		1.4
傳動鏈輪轉數（min^-1)		42.5		37.6			31.8
輸送物料_大塊度		45		55			70

Yz型傳動裝置技術規范

提升機型號	傳動裝置型號	電動機功率	電動機型號	Zj減速器型號		重量
提升機型號	傳動裝置型號	電動機功率	電動機型號	右裝傳動裝置	左傳動裝置	重量
TH315	Y4Z100	4	Y112M-4	ZJ100-16XM-I	ZJ100-16NM-II	268
	Y5Z160	5.5	Y132S-4	ZJ160-16SM-I	ZJ160-16NM-II	320
	Y7 Z160	7.5	Y132M-4	ZJ160-16SM-I	ZJ160-16NM-II	364
	Y11 Z250	11	Y160M-4	ZJ250-16SM-I	ZJ250-16NM-	505
TH400	Y7Z250	7.5	Y132M-4	ZJ250-16SM-I	ZJ250-16NM-II	364
	Y11Z250	11	Y160M-4	ZJ250-16SM-I	ZJ250-16NM-II	440
	Y15Z400 Y18Z630	15 18.5	Y180L-6 Y200L₁-6	ZJ400-16SM-I ZJ630-16SM-I	ZJ400-16NM-II ZJ630-16NM-II	649 841
TH500	Y11Z400	11	Y160L-6	ZJ400-16SM-I	ZJ140-16NM-II	589
	Y15Z400	15	Y180L-6	ZJ400-16SM-I	ZJ140-16NM-II	663
	Y18Z630	18.5	Y200L₁-6	ZJ630-16SM-I	ZJ630-16NM-II	853
	Y22Z630	22	Y200L₂-6	ZJ630-16SM-I	ZJ630-16NM-II	879
TH630	Y11Z400	11	Y160L-6	ZJ400-16SM-I	ZJ400-16NM-II	608
	Y15Z630	15	Y180L-6	ZJ630-16SM-I	ZJ630-16NM-II	813
	Y18Z630	18.5	Y200L₁-6	ZJ630-16SM-I	ZJ630-16NM-II	853
	Y22Z630	22	Y200L₂-6	ZJ630-16SM-I	ZJ630-16NM-II	891
