新風系統安裝方案二之安裝要求 - 諾和環保設備

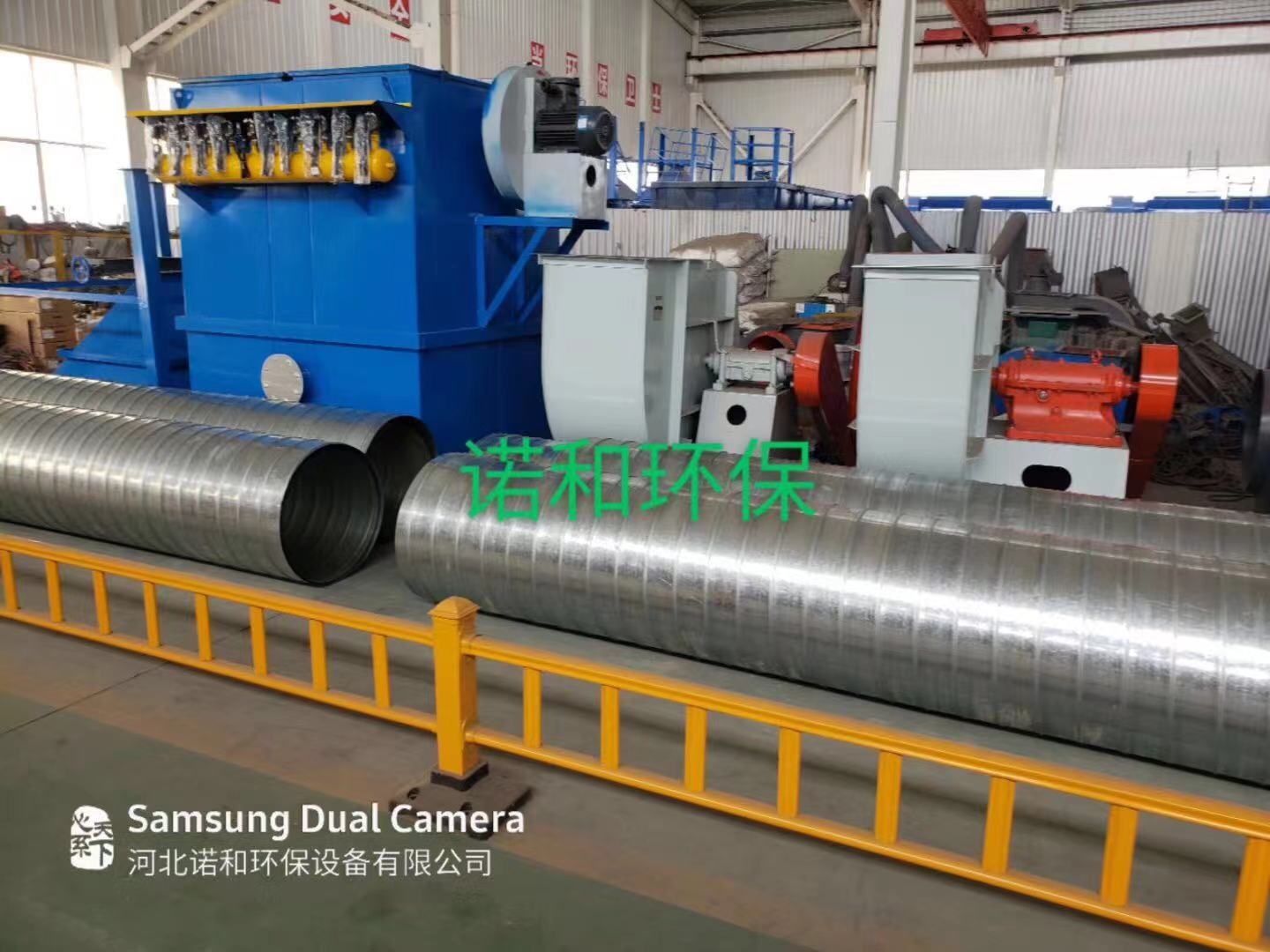

1）風管部分

1、按風管的中心線找出吊桿敷設位置，單吊桿在風管的中心線上，雙吊桿可以按托盤的螺孔間距或風管的中心線對稱安裝。

2、吊桿根據吊件形式，可以焊在吊件上，也可掛在吊件上，焊接后應涂防銹漆。

當風管較長需要安裝一排支架時，可先把兩端安好，然后以兩端的支架為基準，用拉線法找出中間支架的標高進行安裝。

3、立管管卡安裝時，應先把上面的一個管件固定好，再用線錘在中心處吊線，下面的管卡即可按線進行固定。

4、風管支吊架間距如無設計要求時，對不保溫風管應符合下表的要求。對于保溫風管的支、吊架間距無設計要求時，按下表間距要求值乘以0.85。螺旋風管的支、吊架間距可以適當增加。

1、支吊架不得安裝在風口、閥門檢查孔處，以免妨礙操作。吊架不得直接吊在法蘭上。

2、保溫風管不能直接與支吊架接觸，應墊上堅固的 保溫 材料，其厚度與保溫風管 材料 厚度相同。

3、風管也與鋼板風管一樣采用支、吊托架，但一般以吊架為主，支架間距按下表的要求制作安裝，但需做好以下幾點：

注： 1.當支管較長時，則應在靠近干管的一端設置一支架。

2.支架的抱箍制作應與風管留有間隙，便于風管伸縮。

風管排列安裝

軟管式連接：主要用于風管與部件(如散熱器、靜壓箱側送風口等)的相連。安裝時軟管兩端套在連接的管外，然后用特別軟的卡箍把軟管箍緊。

風管安裝

根據現場情況，可以在地面連成一片的長度，用吊裝的方法，也可以把風管一節一節地放在支架上，逐節連接。一般順序是先干管，后支管。立管的安裝一般是由下向上安裝。安裝后進行找平，找正，達到設計規定的要求。

風管安裝應注意的問題：

風管采用無法蘭連接時，接口處應嚴密、牢固。矩形風管四角須有定位及密封揩施。風管連接兩平面應平直，不得錯位及扭曲。

安裝在支架上的圓形風管應設托座。

風管穿出屋面外應設置防雨罩。

輸送易產生冷凝水的風管，應按設計要求的坡度安裝。風管底部不能有縱向接縫，如有接縫應用密封處理。

鋼板風管與磚、混凝土風道的插接應順應氣流方向，風管與風道結合面須進行密封處理。

保溫風管的支、吊架宜設在保溫層外部，并不得損壞保溫層。

送風管和與總管采用垂直插接時，接口處應設置導風調節裝置。

風管的嚴密性檢驗

風管安裝完畢后，應按系統壓力等級進行嚴密性檢驗，漏風量應符合規范《通風與空調工程施工質量驗收規范》GB50243中的要求，系統的嚴密性檢驗應符合GB50243規范附錄A漏光法檢測和漏風量測試的規定。低壓系統的嚴密性檢驗宜采用抽檢，抽檢率為5%且抽檢不少于一個系統。在加工工藝及漏光檢測不合格時，應按規定的抽檢率做漏風量測試。中壓系統的嚴密性檢驗，應在嚴格的漏光檢測合格條件下，對系統風管漏風量進行抽檢，抽檢率為20%，且抽檢不少于一個系統。高壓系統應全數進行漏風量測試。
